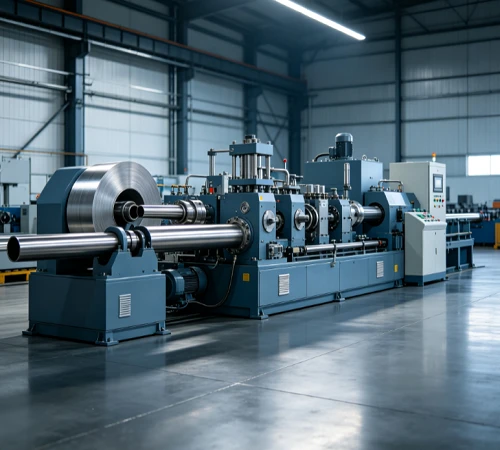

Az ST Machineries Stainless Steel High Frequency Welded Tube Production Line egy komplett csőgyártó rendszer, amelyet kiváló minőségű, -rozsdamentes acélból készült hegesztett csövek gyártására terveztek fejlett nagyfrekvenciás hegesztési technológián keresztül.
A gyártósor integrálja a tekercsadagolást, a szalagalakítást, a nagy-frekvenciás hegesztést, a hegesztési varratok kezelését, a méretezést, az egyengetést, a vágást és az automatikus gyűjtési folyamatokat. Olyan gyártók számára készült, akik nagy gyártási hatékonyságot, stabil hegesztési teljesítményt, pontos csőméreteket és hosszú távú megbízható működést{2}} igényelnek.
Professzionális csőmalmok tervezési tapasztalatával és testreszabott gyártási képességével az ST Machineries komplett megoldásokat kínál a rozsdamentes acélcsövek gyártói számára világszerte, támogatva a különféle csőméreteket, anyagokat és gyártási követelményeket.
Műszaki előírások
|
Tétel |
Specifikáció |
|
Anyag |
Rozsdamentes acél (201, 304, 316, 409, 430 és egyedi minőségek) |
|
Cső alakja |
Kerek cső / négyzet alakú cső / téglalap alakú cső / speciális profilok |
|
Cső átmérője |
Testreszabva az ügyfél gyártási igényei szerint |
|
Falvastagság |
Testreszabva az ügyfél gyártási igényei szerint |
|
Gyártási sebesség |
A cső méretének, vastagságának és anyagspecifikációjának megfelelően optimalizálva |
|
Hegesztési módszer |
Nagyfrekvenciás indukciós hegesztési technológia |
|
Automatizálási szint |
Testreszabható (a normál működéstől a teljesen automatizált PLC/HMI vezérlésig) |
|
Vezérlőrendszer |
Fejlett PLC vezérlőrendszer digitális érintőképernyős felügyelettel |
|
Alkalmazás |
Ipari csövek, szerkezeti csövek és dekoratív csövek gyártása |
Fő gyártási folyamat
Tekercs betöltés és letekercselés
A rozsdamentes acél tekercset a letekercselőre szerelik fel, és folyamatosan szállítják a gyártósorra.
Csík szintezés és etetés
A szalag szintezésre kerül és pontosan be van vezetve az alakító szakaszba, hogy kiküszöbölje a belső feszültséget.
Tekercsformálás
A szalag fokozatosan nyitott csővé alakul több precíziós alakító görgőn keresztül.
Nagyfrekvenciás hegesztés
A cső széleit nagy{0}}frekvenciás áram melegíti, és nyomás alatt összehegesztik, hogy szilárd varratot képezzenek.
Hegesztési varrat kezelés
A külső hegesztési gyöngyöt eltávolítják és megmunkálják, hogy tiszta és sima felületet kapjanak.
Méretezés és egyenesítés
A hegesztett cső pontosan méretezett és kiegyenesített, hogy szigorú geometriai méreteket érjen el.
Vágás
A folytonos csövet a kívánt hosszúságúra vágja az automatikus, nagy sebességű{0}}repülő fűrészberendezés.
Gyűjtemény és csomagolás
A kész csöveket a rendszer automatikusan összegyűjti, ellenőrzi és előkészíti a szállításra.
A berendezés fő alkatrészei
|
Felszerelés |
Funkció |
|
Uncoiler |
Rozsdamentes acél szalag folyamatos adagolása a vezetékbe |
|
Szintező gép |
A szalag anyagának simítása és a tekercsmemória eltávolítása |
|
Nyíró és tompahegesztő gép |
Csatlakozó tekercsvégek a zökkenőmentes folyamatos gyártás érdekében |
|
Akkumulátor |
A szalaganyag tárolása a megszakítás nélküli folyamatos gyártás érdekében |
|
Alakító malom |
Több{0}}menetes precíziós csőformázás végrehajtása |
|
Nagyfrekvenciás hegesztőrendszer |
Hosszanti varrat indukciós hegesztés végrehajtása |
|
Hegesztési gyöngy eltávolító eszköz |
A külső hegesztési varrat tiszta eltávolítása |
|
Méretezés Mill |
A végső csőméretek és tűrések szabályozása |
|
Egyenesítő egység |
Az egyenesség javítása és a csavarodások kiküszöbölése |
|
Vágógép |
Pontos fix hosszúságú{0}}csővágás végrehajtása |
|
Kifut-a táblázat |
A kész csövek biztonságos összegyűjtése és ürítése |
Alkalmazható anyagok
A gyártósor különféle rozsdamentes acél anyagokhoz alkalmas:
Rozsdamentes acél 201
Rozsdamentes acél 304
Rozsdamentes acél 316
Rozsdamentes acél 409
Rozsdamentes acél 430
Egyéb testreszabott rozsdamentes acélminőségek és speciális ötvözetszalagok
Alkalmazások
Az ezen a vonalon gyártott rozsdamentes acél HF hegesztett csöveket széles körben használják:
- Építőipari és építészeti dekoráció
- Gépjárművek kipufogórendszerei és szerkezeti részei
- Rozsdamentes acél bútorok és vasalatok
- Élelmiszer-feldolgozó és tejipari berendezések
- Vegyi berendezések és folyadékszállítás
- Hőcserélő csövek és kondenzátor csövek
- Ipari csővezetékek és folyadékrendszerek
- Precíziós gépgyártás
